Ubiquiti UniFiで10GbEのネットワークを構築した。

動機

遅いより速いほうがいい。
戸建てに引っ越ししたのも理由。

事業者選び

10Gbpsのインターネットを提供している事業者は最近増えてきているが、auひかりだと多重ルーターになるからなあ……と思いドコモ光10Gにした。

なお、現状は結局2重ルーターになるので、事業者はどこでもいいような気がする。

ISPはAsahi Netにした。

ハードウェア構成

クライアント

iOSアプリを開発しているので、普段はMacbookを使っている。10GbEの有線ポートはついていないので外付けでなんとか追加しないといけない。
Thunderbolt接続のアダプターが売っているのでそれを買ってもよかったが、eGPUボックスが余っていた*1のでXG-C100C/V2 を Razer Core Xに接続して使うようにした。
ドライバ等は不要で、接続するだけで10GbEとして認識する。

無駄にでかいのでなんとかしたい。

ネットワーク機器

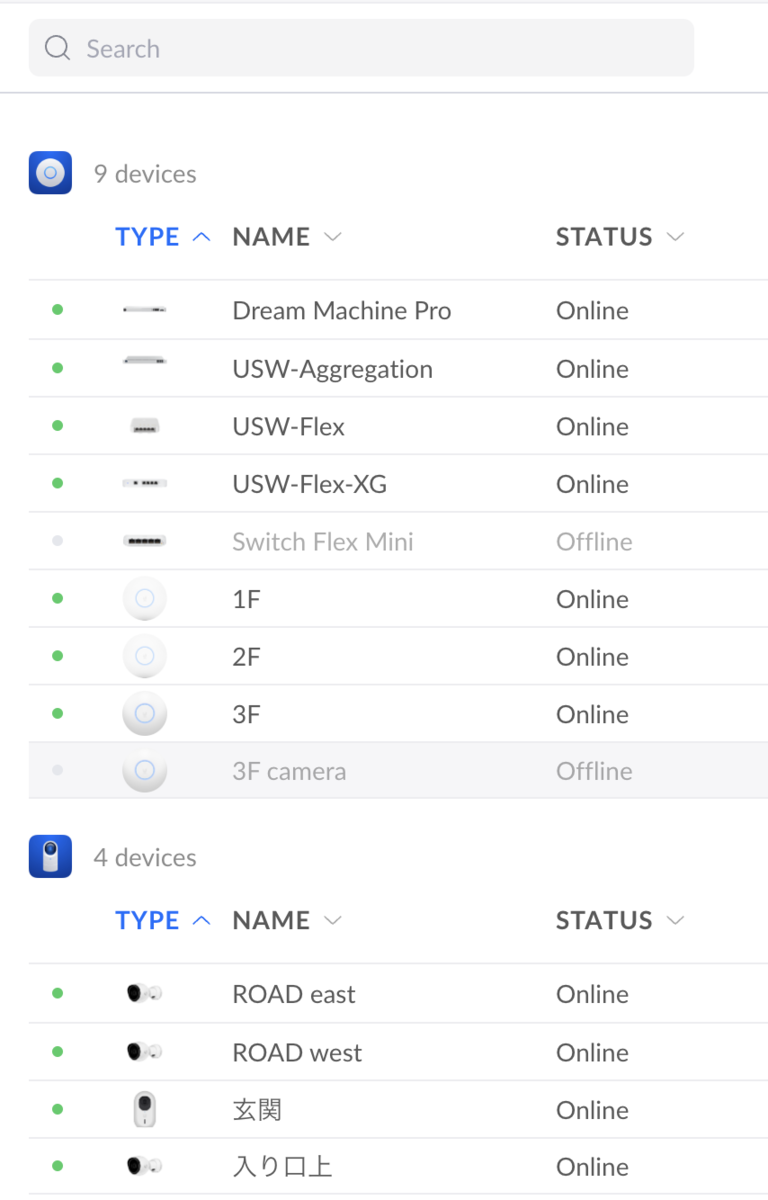

unifiの構成で固めているので、基本的にはUbiquitiの製品で統一している。

Unifi Dream Machine Pro (UDM Pro)
Dream Machine Pro Dream Machine Pro – Ubiquiti 日本公式ストア
 DS-Lite/MAP-Eなどの機能は実装されていないので、(現状は)日本で使う場合は前段に何かしらのルーターが必要になる場合が多いと思う(ちゃんと調べてない)。
自宅の環境でも、後述の XG-100NE を上流ルーターにしている。
XG-100NE
AsahiNetを使う場合、このレンタルルーターを使わないとDS-Liteのトンネル終端アドレスが降ってこないらしい。そのためレンタル必須になっている。
契約時にレンタルを忘れるとインターネット通じるのがかなり遅くなるので気をつけよう。
USW-Aggregation
10G接続を増やすために使っている。NASや10Gスイッチの USW-Flex-XG を接続している。
USW-Flex-XG
風呂場の上にCD管をまとめているところがあるので、その中に入れている。このスイッチを起点に各部屋に配線した。

配線中
RJ45 10Gモジュール
もともと持ってた fs.com で購入したやつを利用。
Ubiquiti UniFi U6 Pro / U6 Lite
これは10GbEとは関係ないが、UDM proはいわゆる無線LAN ルーターではないのでアクセスポイントは別に必要。WiFi6対応だけど、1GbE接続なのでWiFi6の上限速度が出たりはしない。

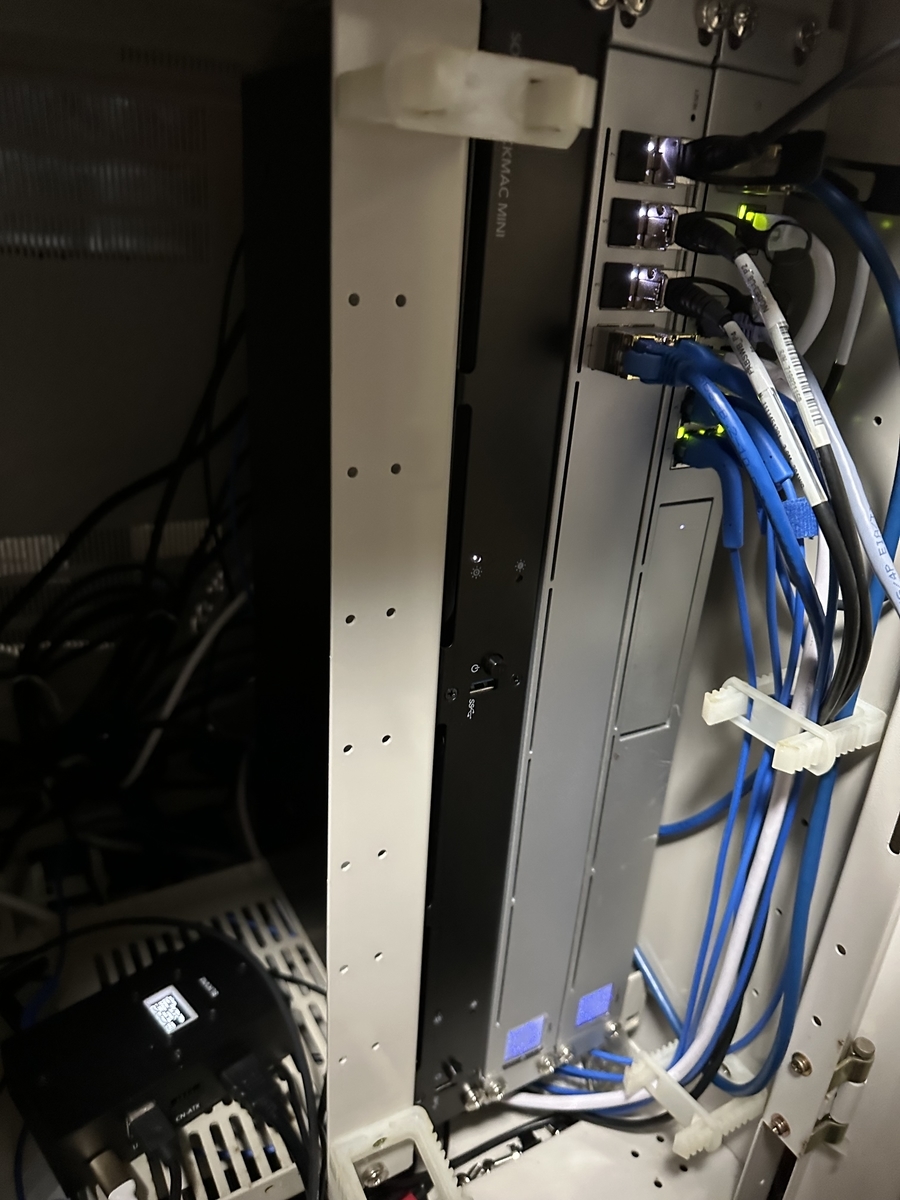

一般家庭なので自宅にはサーバーラックがあり、ルーターなどはここに収めている。

サーバーラックにUDM ProとUSW-Aggregationをマウントしている。

Mac miniも2台ラックマウントしており、一応PiKVMでネットワーク越しに操作できるようにしている。

pikvm.org

計測

インターネット

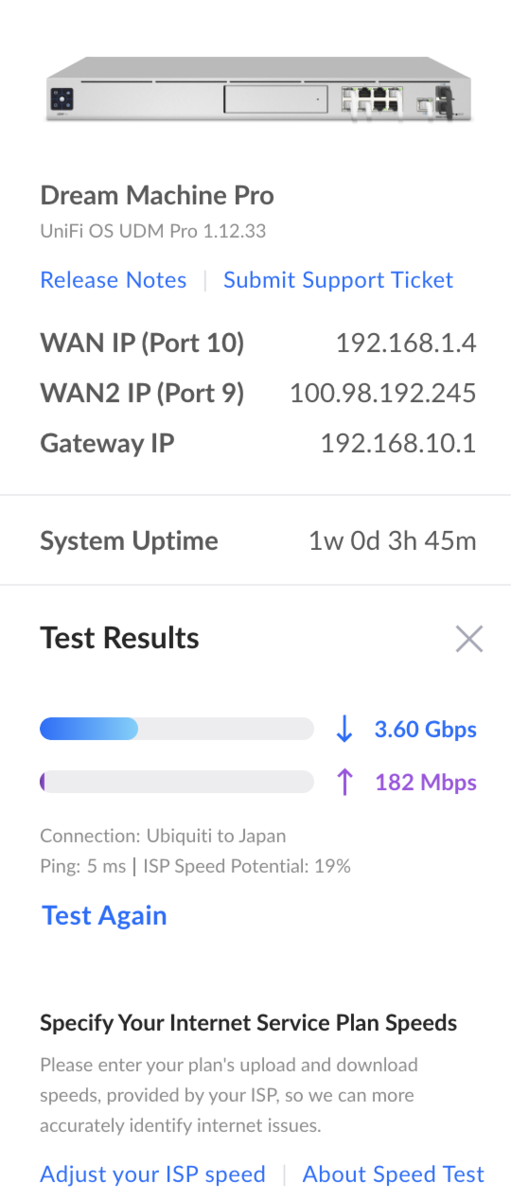

アップロードは10G回線のわりにはかなり遅いが、ダウンロードは安定して3Gbps程度は出ている。
実測値を考えると、10ギガ回線を契約してネットワークは最近安価な2.5GbEで組むのが現状はいい気がしてくる……。
10GbEにはロマンがある。

ローカル

QNAPのNASを使っており、 iPerf3 をインストールできるのでMacから実行してみた。帯域が10Gbsになっているので、問題なく配線できてそう。

iperf3 -c ts673.local
Connecting to host ts673.local, port 5201
[  8] local 192.168.10.91 port 62091 connected to 192.168.10.88 port 5201
[ ID] Interval           Transfer     Bitrate
[  8]   0.00-1.00   sec  1.03 GBytes  8.85 Gbits/sec
[  8]   1.00-2.00   sec  1.04 GBytes  8.95 Gbits/sec
[  8]   2.00-3.00   sec  1.09 GBytes  9.39 Gbits/sec
[  8]   3.00-4.00   sec  1.05 GBytes  9.05 Gbits/sec
[  8]   4.00-5.00   sec  1.07 GBytes  9.19 Gbits/sec
[  8]   5.00-6.00   sec  1.09 GBytes  9.39 Gbits/sec
[  8]   6.00-7.00   sec  1.09 GBytes  9.37 Gbits/sec
[  8]   7.00-8.00   sec  1.08 GBytes  9.29 Gbits/sec
[  8]   8.00-9.00   sec  1.09 GBytes  9.40 Gbits/sec
[  8]   9.00-10.00  sec  1.07 GBytes  9.23 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate
[  8]   0.00-10.00  sec  10.7 GBytes  9.21 Gbits/sec                  sender
[  8]   0.00-10.00  sec  10.7 GBytes  9.20 Gbits/sec                  receiver

iperf Done.

まとめ

かかった金額は計算したくないが、一応家庭内のネットワークを10ギガ対応できた。
正直使うのはほとんどWiFiだし、そちらは1Gbps止まりなので、10ギガにしたからといって(1ギガの回線と比較すると)体感できるほど早くなったりはしていない。
完全にロマン……。
また、2重ルーターになっているのはなんとか解決したい。
